Модернізація АСК приводу папероробної машини

Галузь: целюлозно-паперова промисловість

📍 Локація проєкту: Україна
📆 Термін виконання: Лютий–березень 2024 року

Завдання проєкту:
У межах модернізації папероробної машини було поставлено мету – замінити застарілу систему приводу на сучасну, енергоефективну та адаптовану під поточні виробничі потреби. Основна задача – підвищення швидкості та надійності технологічного процесу, зниження простоїв та забезпечення точності у керуванні кожною секцією машини.

Ключові технічні рішення:

Силова частина:

• Підібрано 21 мотор-редуктор загальною потужністю 250 кВт, які замінили двигуни постійного струму.
• Нове обладнання базується на асинхронних двигунах змінного струму, підібраних індивідуально по моменту навантаження для кожної секції машини.

Електромонтаж:

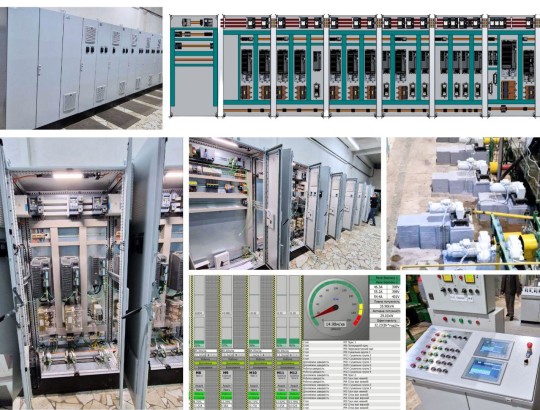

• Розроблено та реалізовано схеми електромонтажу шаф MCC, операторських пультів, кабельних трас та прокладка кабелів.
• Щоб мінімізувати простої, основна частина підготовчих робіт була проведена заздалегідь. Монтаж тривав менше трьох тижнів.

Автоматизація та керування:

• Розроблено програму PLC та візуалізацію HMI.
• Встановлена нова система керування, яка забезпечує:
• Відображення та збереження графіків (швидкість, струм, момент);
• Архів подій та аварій;
• Збереження рецептів для швидкої зміни типів продукції;
• Високу точність підтримки швидкості ±0,15%;
• Дистанційний доступ до діагностики;
• Можливість розширення системи.

Використане обладнання від ТОВ "Топсітісервіс":

• Siemens / Innomotics: мотор-редуктори серії 2KJ3 з енкодерами та обдувом
• Siemens Sinamics G120: частотні перетворювачі (PM240-2 + CU250S-2 + IOP)
• Siemens Simatic S7-1516, ET200SP, HMI KTP900, АРМ на базі ПК
• SCALANCE XB008/XB016 – комутатори для промислової мережі
• Rittal – шафи, пульти
• OBO BETTERMANN – кабельні траси
• LAPP – кабельна продукція
